Nun gibt es eine weitere Mehrbandantenne:
Die 2-Band Antenne für 20m und 30m.
Hier folgt das Bild, installiert als Mobilantenne:



Das Rohr hat 170 cm Länge (einschliesslich Einspannlänge) und die
Messwerte des SWR haben folgende Werte ergeben:

SWR in Antennenstellung 30 m:

SWR      Frequenz
2.0         10.010
1.8         10.028
1.6         10.044
1.4         10.060
1.2         10.080
1.1         10.095
1.0         10.106
1.0         10.145
1.1         10.155
1.2         10.168
1.4         10.190
1.6         10.210
1.8         10.228
2.0         10.255

SWR in Antennenstellung 20 m:

SWR      Frequenz
2.5         14.000
2.0         14.030
1.5         14.076
1.3         14.105
1.2         14.118
1.1         14.124
1.0         14.140
1.0         14.170
1.1         14.183
1.2         14.196
1.3         14.215
1.5         14.240
2.0         14.295
2.5         14.350

Werte gemessen mit MFJ-269 nach 1.5m Koax vom Speisepunkt, am 1.5.2006

Die Einstellung für SWR 1.0 kann auf jede Frequenz im Band eingestellt werden.
Wenn man mit dieser Antenne die Fern-Frequenz-Einstellung (FFE) verwendet,
so ist das SWR 1.0 in 3 Sekunden von 14.000 auf 14.300 eingestellt.
Die FFE ist im Detail in der Bauanleitung enthalten.

Vergleichsmessungen mit andern Antennen werden folgen.

Diese Antenne ist im Detail ebenfalls in der Bauanleitung enthalten.

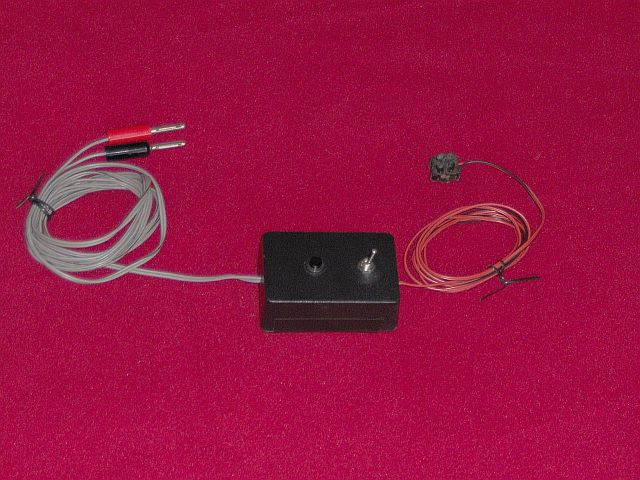

Und hier noch ein Bild von der FFE-Steuerbox:
