Zwischenprodukte

Aufgabenstellung

In der chemischen Industrie werden aus Rohstoffen Produkte synthetisiert. Diese Produkte können aber selber wieder für die Herstellung von Produkten verwendet werden, wobei sie dann als Zwischenprodukte bezeichnet werden. Das Problem besteht nun darin, dass diese Abhängigkeiten zu rekursiven Beziehungen führen.

Die Synthesebeziehung bedeutet, dass jedes Produkt aus beliebig vielen Zwischenprodukten produziert werden kann; jedes Zwischenprodukt wird für die Synthese von mindestens einem Produkt eingesetzt. Bei den Rohstoffen ist die Situation klar: Jeder Rohstoff kann zur Produktion von beliebig vielen Produkten verwendet werden; jedes Produkt kann aus beliebig vielen Rohstoffen synthetisiert werden.

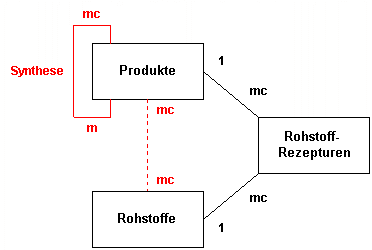

Das Entitätenblockdiagramm ist so zu ändern, dass nur noch hierar-chische Beziehungen vorkommen.
